Válvulas de Bloqueo y Válvulas de Caudal Oleohidráulicas.
Indice:
1. Objetivo.
2. Válvulas Antirretorno o Check.
- Antirretorno Simple.
- Antirretorno con Muelle.
3. Válvulas Check Pilotadas.
4. Válvulas de Paso.
- Válvula de Compuerta.
- Válvula de Mariposa.
- Válvula de Bola.
- Válvula de Asiento.
5. Válvula Reguladora de Caudal.
- Unidireccional.
- Bidireccional.
6. Válvula Reguladora Unidireccional.
7. Válvula Reguladora de Caudal de 2 Vías.
8. Cuestionario de Retroalimentación.
9. Mapa Mental.
10. Resumen.
1. Objetivo:
Las "Válvulas de Bloqueo y Válvulas de Caudal Oleohidráulicas" son de gran importancia en los conocimientos hidráulicos que debemos adquirir en nuestra formación para su aplicación en un ámbito laboral industrial. Estas válvulas tienen una amplia aplicación en la mayor parte de las empresas de manufactura, por eso es necesario conocer estas válvulas y entender su funcionamiento, aplicación y características especificas y generales de cada una de ellas.
2. Válvulas Antirretorno o Check:
La función de estas válvulas es permitir el paso de fluido
en un sentido y cerrar su paso en sentido contrario. Existen dos tipos de
válvulas check simples:
- Antirretorno Simple: Dejan pasar el fluido en un sentido, pero impiden el paso en el sentido contrario. El cierre lo realiza un cono o bola. Se montan verticalmente para que el propio peso facilite la obstrucción.
- Antirretorno con muelle: Son idénticas a las anteriores, pero se les añade un muelle que en casos es regulable y es la fuerza de oposición la de este muelle la que debe vencer el fluido para permitirse el paso.
 |
| Válvula Check Simple Válvula Check con Muelle |
3. Válvulas Check Pilotadas
 |
| Válvula Check Pilotada |
Son
válvulas de seguridad contra perdidas de fluido y rupturas de mangueras. En
este tipo de válvulas el fluido si puede circular el sentido contrario,
para ello el pistón de mando, debe
recibir cierta cantidad de presión. El funcionamiento de estas válvulas puede
llegar a ser bastante complejo, dependiendo de si están pilotadas o no. El
pilotaje se realiza mediante presión en una de las entradas, por donde el
fluido pasa y presiona un pequeño pistón de mando. Este pistón permite u
obstruye el paso del fluido de acuerdo al diseño de la válvula.
4. Válvula de Paso.
Este tipo de válvulas tienen como objetivo impedir o
permitir el paso del fluido. Se dividen de la siguiente manera:
- Válvula de Compuerta: Este tipo de Válvulas, cuentan con una placa que se interpone en el paso del fluido, evitando así el flujo del aceite. Nos permiten una gran variedad de posibilidades de posiciones.
 |
| Válvula de Compuerta. |
 |
| Válvula de Mariposa |
- Válvula de Mariposa: El cierre de esta Válvula es mediante un disco giratorio, su posibilidad máxima de apertura es de 90°, permiten la visualización de la posición.
 |
| Válvula de Bola |
- Válvula de Bola: Su cierre es por medio de una esfera giratoria con una apertura perpendicular al cierre, tienen un buen precio, y nos permiten la visualización de la posición.
- Válvula de Asiento: Estas Válvulas cuentan un asiento de apoyo que le permite cerrar el paso al flujo de el aceite, en estas no es posible la visualización de la posición, tienen una gran aplicación.
5. Válvula Reguladora de Caudal.
Las válvulas reguladoras de caudal permiten
controlar la velocidad de avance o retroceso de un cilindro. Cada reguladora de
caudal sólo regula la velocidad en un sentido.
Sin embargo no solo están limitadas a reducir
la velocidad la velocidad de los actuadores, pues tienen gran aplicación en
accionamientos retardados, temporizaciones e impulsos.
Las Válvulas
reguladoras de caudal pueden ser:
- Unidireccional.
- Bidireccional.

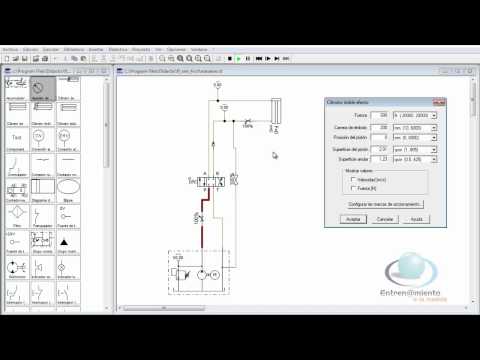

6. Válvula Reguladora Unidireccional.
Este tipo de válvulas cuentan con un antirretorno y una estrangulación
que permiten variar el flujo de caudal suministrado, además el antirretorno impide
el retorno del fluido
El aire puede
circular por la estrangulación o por el antirretorno, cuando el antirretorno le
deje paso libre circulará a la misma velocidad que en el resto del circuito,
sin embargo, cuando el antirretorno le corte el paso el único camino que le
quedará será la estrangulación y por lo tanto disminuirá su velocidad.
 |
| Válvula Reguladora Unidireccional. |
7. Válvula Reguladora de Caudal de dos Vías.
La válvula se encarga de que
caudal sea constante en el sentido del flujo de A a B, independientemente de la
presión de carga en B. De B a A el aceite puede fluir a través de la válvula de
antirretorno mientras ésta se abre.
La válvula reguladora de caudal de dos vías son utilizadas
en instalaciones oleo-hidráulicas, que mantienen constante el caudal de salida
por un proceso regulador. Cuenta con un
accionamiento manual en algunas ocasiones.
8. Cuestionario de Retroalimentación.
9. Mapa Mental.
10. Resumen.
Las válvulas Check, Check Pilotadas, de Paso, Reguladoras de Caudal, Reguladoras Unidireccionales, Reguladoras de Caudal de dos vías son de utilización común en el ambiente laboral empresarial, éstas válvulas oleohidráulicas pertenecen a las de Bloqueo y de Caudal.
Las válvulas Check nos permiten limitar el flujo del fluido en un solo sentido, evitando que retorne.
Las válvulas Check Pilotadas cumplen la misma función de las Check, pero para poderse accionar, sera necesario alcanzar una presión determinada que accione un pistón de mando.
Las válvulas de Paso son aquellas que pueden provocar el cierre completo o parcial del flujo, dependiendo de la válvula usada.
Las válvulas Reguladoras de Caudal limitan o regulan el flujo del aceite del sistema hidráulico.
Las válvulas Reguladoras Unidireccionales, limitan o regulan el flujo del aceite del sistema hidráulico en un solo sentido.
